Was ist die Netzplantechnik?

Die Netzplantechnik ist eine Methode zur Analyse, Beschreibung, Planung, Steuerung und Überwachung von Abläufen in Projekten. Ihr Kern besteht darin, Vorgänge, Ereignisse und Abhängigkeiten so darzustellen, dass der Projektablauf logisch und terminlich nachvollziehbar wird. Genau deshalb ist der Netzplan bis heute ein fester Bestandteil des klassischen Projektmanagements.

Charakteristisch für die Netzplantechnik ist die lückenlose Darstellung von Beziehungen zwischen einzelnen Projektteilen. Statt Aufgaben nur untereinander aufzuzählen, zeigt diese Technik, welche Arbeitsschritte voneinander abhängen, welche parallel laufen können und welche Vorgänge den Abschluss des gesamten Projekts bestimmen. Diese Sichtweise macht sie besonders wertvoll für Vorhaben mit höherer Komplexität.

Historisch hat die Netzplantechnik ihre Wurzeln im Operation Research und in der mathematischen Graphentheorie. Für die Praxis ist aber vor allem wichtig: Sie erhalten mit einem Netzplan eine strukturierte Grundlage für die Durchführungsplanung und die spätere Durchführungskontrolle. Genau darin liegt ihre Stärke.

Durchführungsplanung in der Netzplantechnik

Die Durchführungsplanung beschreibt, wie ein Projekt tatsächlich realisiert werden soll. Die Netzplantechnik unterstützt dabei nicht nur die Reihenfolge der Arbeitsschritte, sondern auch die Planung von Terminen, Pufferzeiten, Kapazitäten, Arbeitskräften, Betriebsmitteln und in vielen Fällen sogar der Kosten. Dadurch wird die Technik zu einem wichtigen Bindeglied zwischen Projektstruktur, Terminplan und Steuerung.

Je komplexer ein Projekt ist, desto wertvoller wird diese Methode. Bei kleinen, überschaubaren Vorhaben reicht oft ein einfaches Terminraster. Bei umfangreicheren Projekten mit vielen Abhängigkeiten liefert die Netzplantechnik dagegen deutlich mehr Transparenz.

Was ist ein Netzplan im Projekt?

Ein Netzplan ist die grafische oder tabellarische Darstellung der Abläufe und Abhängigkeiten eines Projekts. In der Netzplantechnik zeigt ein Netzplan, welche Vorgänge durchgeführt werden müssen, in welcher Reihenfolge sie logisch miteinander verbunden sind und welche zeitlichen Spielräume bestehen. Ein Ereignis beschreibt dabei einen definierten Zustand im Projekt, zum Beispiel den Abschluss einer Phase oder das Vorliegen eines bestimmten Ergebnisses.

Damit ist der Netzplan nicht nur ein Diagramm, sondern ein echtes Arbeitsinstrument. Die Netzplantechnik macht sichtbar, welche Teile des Projekts kritisch sind, wo Reserven liegen und an welchen Stellen Entscheidungen oder Kontrollen besonders wichtig werden.

Wann lohnt sich die Netzplantechnik besonders?

Die Netzplantechnik lohnt sich vor allem dann, wenn ein Projekt viele Vorgänge, mehrere Beteiligte, wechselseitige Abhängigkeiten und klare Terminziele besitzt. Je mehr Arbeitspakete sich gegenseitig beeinflussen, desto hilfreicher wird die Methode. Gerade in technischen, organisatorischen und investiven Projekten ist diese Technik deshalb sehr verbreitet.

Typische Einsatzfelder sind zum Beispiel Bauprojekte, IT-Einführungen, Produktentwicklungen, Umstrukturierungen, Anlagenbau oder größere interne Veränderungsvorhaben. Bei kleineren Projekten kann die Methode dagegen zu aufwendig sein. Dann genügt häufig ein einfacherer Zeitplan oder ein Balkendiagramm.

Die Netzplantechnik ist also kein Selbstzweck. Sie sollte dort eingesetzt werden, wo sie echten Mehrwert schafft: bei Komplexität, vielen Schnittstellen und hohem Termin- oder Steuerungsdruck.

Wichtige Grundbegriffe zum Thema

Damit Sie die Netzplantechnik sicher verstehen, sollten Sie einige zentrale Begriffe kennen. Diese Begriffe tauchen in fast jedem Netzplan und in jeder Terminrechnung wieder auf.

Begriff	Bedeutung
Vorgang	Eine abgegrenzte Tätigkeit mit definierter Dauer
Ereignis	Ein definierter Zustand, zum Beispiel der Beginn oder Abschluss eines Arbeitsschritts
Abhängigkeit	Logische Beziehung zwischen zwei Vorgängen
Kritischer Pfad	Vorgangsfolge ohne Puffer, die die minimale Projektdauer bestimmt
Pufferzeit	Zeitreserve, um einen Vorgang zu verschieben oder zu verlängern
FAZ / FEZ	Frühester Anfangszeitpunkt / frühester Endzeitpunkt
SAZ / SEZ	Spätester Anfangszeitpunkt / spätester Endzeitpunkt
Meilenstein	Wichtiger Kontroll- oder Entscheidungspunkt im Projekt

Diese Begriffe zeigen bereits, dass die Netzplantechnik weit über eine einfache Aufgabenliste hinausgeht. Sie verbindet Logik, Zeit und Steuerung zu einem zusammenhängenden System.

Aufgaben und Phasen der Netzplantechnik

Die Aufgaben der Netzplantechnik umfassen die Strukturplanung, die Zeitplanung, die Beschäftigungs- oder Kapazitätsplanung sowie die Kostenplanung. Damit liefert die Technik nicht nur einen Ablaufplan, sondern eine methodische Grundlage für mehrere zentrale Bereiche des Projektmanagements.

Innerhalb der Strukturplanung werden die Abhängigkeitsbeziehungen zwischen Vorgängen und Ereignissen dargestellt. Diese Strukturplanung lässt sich in drei Phasen gliedern.

Strukturplanung mit der Netzplantechnik

In der ersten Phase wird das Projekt in Vorgänge und gegebenenfalls Ereignisse zerlegt. Je nach Darstellung und methodischem Ansatz entstehen daraus unterschiedliche Formen von Netzplänen. In der Lehre werden häufig vorgangsorientierte, ereignisorientierte und gemischtorientierte Formen unterschieden. In der Praxis ist heute besonders der vorgangsorientierte beziehungsweise vorgangsknotenorientierte Ansatz verbreitet.

Da reine Vorgangs- oder Ereignisorientierung nicht immer ausreicht, wird häufig mit gemischtorientierten Netzplänen gearbeitet. Die Netzplantechnik erlaubt dabei eine unterschiedlich tiefe Detaillierung. Je feiner Sie planen, desto präziser wird die Steuerung. Gleichzeitig steigen aber auch Planungs- und Kontrollaufwand. Genau hier braucht es Augenmaß.

Vorgänger-Nachfolger-Beziehungen in der Strukturplanung

In der zweiten Phase der Strukturplanung werden Vorgänge oder Ereignisse in Vorgänger-Nachfolger-Beziehungen gebracht. Diese Beziehungen bilden das logische Gerüst der Netzplantechnik. Betrachtet man zwei Vorgänge A und B, wobei A Vorgänger von B ist, ergeben sich vier grundlegende Beziehungsarten:

• Ende-Start-Beziehung: Vorgang B darf erst beginnen, wenn A beendet ist.
• Start-Start-Beziehung: B darf erst beginnen, wenn A begonnen hat.
• Start-Ende-Beziehung: B darf erst enden, wenn A begonnen hat.
• Ende-Ende-Beziehung: B darf erst enden, wenn A beendet ist.

Diese Beziehungen sind für die Netzplantechnik entscheidend, weil sie bestimmen, welche Abläufe nacheinander und welche parallel laufen können. Gerade in komplexen Projekten mit vielen Schnittstellen ist diese Klarheit unverzichtbar.

Ermittlung der parallel durchführbaren Vorgänge in der Strukturplanung

In der dritten Phase werden die parallel durchführbaren Vorgänge ermittelt. Anschließend bildet die Netzplantechnik die Ablaufstruktur des Projekts in einem Netzplan ab. Grundsätzlich gibt es zwei häufige Darstellungsformen:

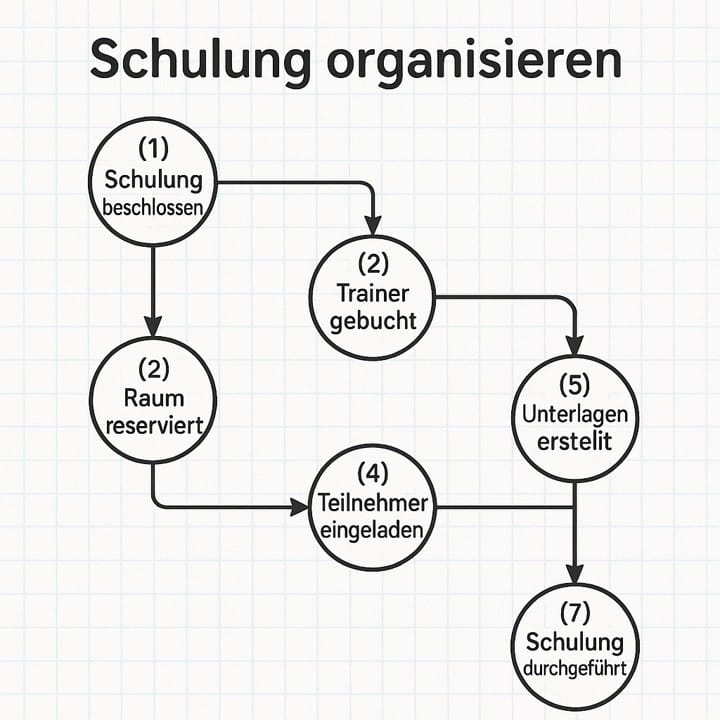

• Pfeilorientierte Ablaufstruktur: Die Vorgänge werden als Pfeile und die Ereignisse als Knoten dargestellt.

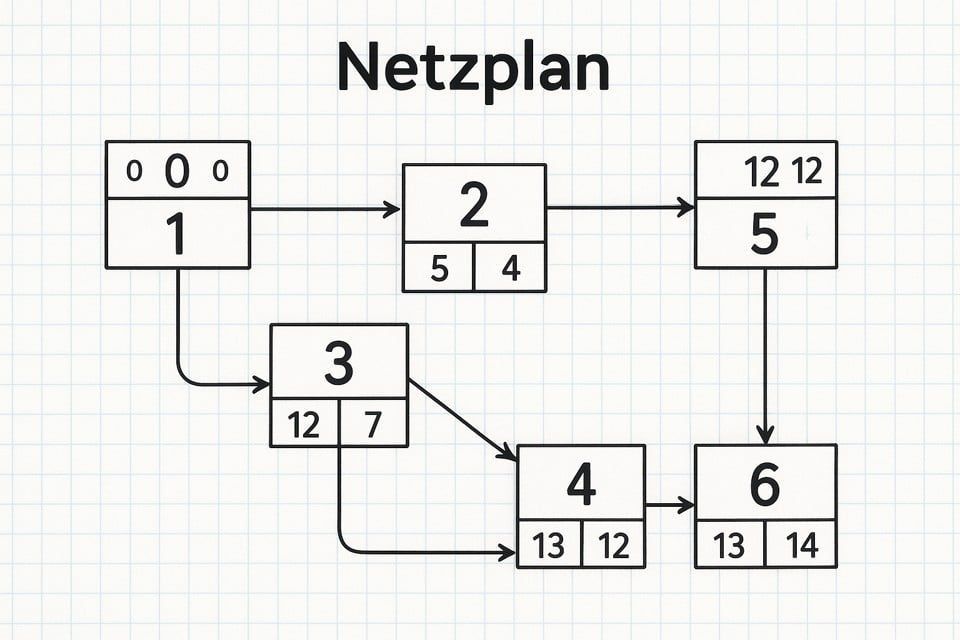

• Knotenorientierte Ablaufstruktur: Die Vorgänge werden als Knoten dargestellt, Ereignisse treten dabei nicht immer explizit hervor.

In vielen modernen Anwendungen ist die knotenorientierte Netzplantechnik besonders verbreitet, weil sich Vorgänge, Dauern und Beziehungen übersichtlich abbilden lassen. Genau deshalb finden Sie diesen Ansatz auch in vielen Projektmanagement-Tools wieder.

Zeitplanung, Pufferzeiten, Planung der Termine

Die Zeitplanung ist einer der wichtigsten Bereiche der Netzplantechnik. Sie baut auf der Strukturplanung und damit indirekt oft auf dem Projektstrukturplan auf. Gegenstand der Zeitplanung sind die Schätzung der Vorgangsdauern, die Bestimmung der Projektdauer sowie die Ermittlung von Zeitreserven.

Unter Zeitreserven versteht man Puffer- oder Schlupfzeiten. Die Pufferzeit eines Vorgangs gibt an, um welchen Zeitraum dieser Vorgang verlängert oder verschoben werden kann, ohne dass dadurch zwingend das gesamte Projekt verspätet endet. Genau diese Information macht die Netzplantechnik für die Terminsteuerung so wertvoll.

Phasen der Zeitplanung

• Schätzung der Vorgangs- und Verknüpfungsdauern
• Berechnung der frühesten und spätesten Zeitpunkte
• Bestimmung der Zeitreserven und Pufferzeiten

Die Ergebnisse der Zeitplanung werden in der Netzplantechnik klassisch so dargestellt:

• Vorgangsdauer am zugehörigen Pfeil oder im Vorgangsknoten
• früheste und späteste Zeiten im Knoten oder in der Vorgangsbox

Ergänzend ist in der Netzplantechnik die Vorwärtsrechnung wichtig, um früheste Termine zu ermitteln, und die Rückwärtsrechnung, um späteste Termine zu bestimmen. Aus der Differenz entstehen die Pufferzeiten. Vorgänge ohne Puffer liegen auf dem kritischen Pfad und müssen besonders intensiv überwacht werden.

Beschäftigungs- und Kapazitätsplanung

Die Netzplantechnik beschränkt sich nicht nur auf Termine. Auch die Beschäftigungs- oder Kapazitätsplanung ist ein wichtiger Aufgabenbereich. Hier wird untersucht, welche Kapazitäten in welcher Zeitspanne beansprucht werden und wie sich die minimale Projektdauer unter realistischen Ressourceneinsätzen erreichen lässt.

Dazu gehört auch die kostenorientierte Projektdauer. Denn die schnellste Lösung ist nicht immer die wirtschaftlichste. Eine praxisnahe Netzplantechnik berücksichtigt deshalb neben Zeit und Logik auch Arbeitskräfte, Werkstoffe, Betriebsmittel und in vielen Fällen die finanziellen Auswirkungen. Genau an dieser Stelle verbindet sich der Netzplan mit der Ressourcen- und Kostenplanung.

Weiterführend ist deshalb auch die Bereitstellungs- und Einsatzplanung relevant, wenn Projekte nicht nur terminlich, sondern auch kapazitiv sauber gesteuert werden sollen.

Anwendung der Netzplantechnik in der Praxis

Die Anwendung der Netzplantechnik erfolgt meist auf Basis der Projektphasenplanung und in enger Verbindung mit dem Projektstrukturplan. In der Praxis wird diese Technik oft dann eingesetzt, wenn Termine kritisch sind, mehrere Teams beteiligt sind oder die Abhängigkeiten zwischen Teilaufgaben nicht mehr intuitiv überblickt werden können.

Ein typisches Beispiel ist ein Einführungsprojekt für eine neue Software. Analyse, Auswahl, technische Vorbereitung, Test, Schulung und Rollout hängen logisch zusammen. Manche Schritte können parallel laufen, andere erst nach Freigabe starten. Die Netzplantechnik macht diese Struktur sichtbar und zeigt, welche Verzögerung das Gesamtprojekt tatsächlich verschiebt.

Bei weniger komplexen Projekten kann man auf die Netzplantechnik verzichten und mit einfacheren Darstellungen arbeiten. Bei zunehmender Komplexität wird sie jedoch schnell zum Vorteil, weil sie Klarheit schafft, Steuerung erleichtert und Risiken früher erkennbar macht.

Ein einfaches Beispiel zur Netzplantechnik

Angenommen, Sie planen einen kleinen Relaunch einer Unternehmenswebseite. Die Vorgänge könnten lauten: Inhalte sammeln, Design freigeben, Texte schreiben, Technik anpassen, Test durchführen und Veröffentlichung vorbereiten. Die Netzplantechnik hilft nun dabei, diese Vorgänge logisch zu verknüpfen.

So kann etwa das Schreiben der Texte parallel zur technischen Vorbereitung laufen, die Veröffentlichung aber erst erfolgen, wenn Test und Freigabe abgeschlossen sind. Die Technik zeigt Ihnen in diesem Fall, welche Aufgaben verschiebbar sind und welche direkt auf den Projektabschluss wirken. Genau diese Klarheit fehlt in rein linearen Listen oft.

Zusätzlich können Sie mit der Netzplantechnik früheste und späteste Termine berechnen, Pufferzeiten identifizieren und daraus ableiten, wo Sie gezielt überwachen oder im Notfall beschleunigen müssen. Damit wird aus einem einfachen Ablaufplan ein wirklich steuerbares Projektmodell.

Bedeutung der Meilensteine

Meilensteine haben im Projektmanagement eine besonders wichtige Funktion. Am Ende einer Phase oder eines wichtigen Projektabschnitts liegen Ergebnisse vor, die überprüft und bewertet werden. Stimmen diese Ergebnisse mit den Zielsetzungen überein oder weisen sie keine gravierenden Mängel auf, kann ein Meilenstein gesetzt beziehungsweise formal erreicht werden.

In Verbindung mit der Netzplantechnik sind Meilensteine besonders nützlich, weil sie Orientierungspunkte im zeitlichen Ablauf schaffen. Ein Meilenstein ist dabei nicht einfach nur ein Datum im Kalender, sondern ein überprüfbares Schlüsselereignis oder ein definierter Ergebnisstand. Genau deshalb sind Meilensteine eng mit Reviews, Freigaben und Entscheidungen verbunden.

Zweck von Meilensteinen

Meilensteine sind als Schnittstellen zwischen Projektphasen zu verstehen. Ihnen sind konkrete und überprüfbare Ergebnisse zugeordnet, die für den Übergang in die nächste Projektphase wichtig sind. Meilensteine dienen unter anderem:

• der Feststellung, ob Teilergebnisse erreicht worden sind
• der Information von Entscheidungsgremien und Auftraggebern
• der Entscheidung über den weiteren Projektverlauf
• der Übergabe wichtiger Daten an die folgende Phase
• der Verdichtung des Projektberichts auf wesentliche Punkte

Gerade in Verbindung mit der Netzplantechnik wirken Meilensteine wie Ankerpunkte. Sie verdichten den Ablauf auf markante Kontrollstellen und machen Fortschritt leichter kommunizierbar.

Kriterien für Meilensteine

Meilensteine können nach folgenden Kriterien definiert werden:

• Start- und Abschlussereignisse in Bezug auf das Gesamtprojekt
• Beginn oder Ende einzelner Projektphasen und Teilprojekte
• Test-, Freigabe- oder Lieferereignisse
• Planungsnahtstellen und wichtige Entscheidungspunkte

Wichtig ist, dass Meilensteine beim Netzplan und im Projektmanagement insgesamt klar, messbar und überprüfbar formuliert werden. Ein Meilenstein wie „Projekt läuft gut“ ist zu ungenau. Besser ist zum Beispiel „Fachkonzept freigegeben“ oder „Systemtest abgeschlossen“.

Typische Fehler bei der Netzplantechnik

Damit die Netzplantechnik wirklich Nutzen bringt, sollten einige typische Fehler vermieden werden. Viele Probleme entstehen nicht durch die Methode selbst, sondern durch ungenaue Anwendung.

• Vorgänge werden zu grob oder zu unklar beschrieben.
• Abhängigkeiten werden falsch oder unvollständig modelliert.
• Pufferzeiten werden ignoriert oder falsch interpretiert.
• Die Netzplantechnik wird für sehr kleine Projekte unnötig kompliziert eingesetzt.
• Meilensteine werden nur als Datumsmarken statt als Ergebnisstände verstanden.
• Der Netzplan wird einmal erstellt, später aber nicht fortgeschrieben.

Wenn Sie diese Fehler vermeiden, wird die Netzplantechnik deutlich praxistauglicher. Gerade die Kombination aus logischer Struktur, realistischer Dauer und regelmäßiger Aktualisierung entscheidet über die Qualität des Plans.

Tipps für die Praxis

Für die praktische Anwendung der Netzplantechnik haben sich einige einfache Grundsätze bewährt. Zerlegen Sie das Projekt zunächst sauber in sinnvolle Vorgänge. Prüfen Sie dann die Abhängigkeiten und formulieren Sie Meilensteine nur dort, wo tatsächlich relevante Entscheidungen oder Ergebnisstände vorliegen. Arbeiten Sie bei der Dauerplanung realistisch und nicht mit Wunschzeiten.

Zusätzlich sollten Sie den Netzplan regelmäßig mit dem tatsächlichen Projektfortschritt abgleichen. Die Netzplantechnik entfaltet ihren vollen Nutzen erst dann, wenn sie nicht nur geplant, sondern auch zur Steuerung verwendet wird. Genau darin liegt der Unterschied zwischen einer hübschen Grafik und einem wirksamen Führungsinstrument.

Deutschsprachige Vertiefungen finden Sie unter anderem bei der GPM zum kritischen Pfad, bei Gabler zur Netzplantechnik sowie bei der IHK Regensburg zur Projektplanung. Diese Quellen ergänzen die Grundlagen der Bildungsbibel sehr gut.

Häufige Fragen zur Netzplantechnik

Ist die Netzplantechnik nur für große Projekte geeignet?

Nicht ausschließlich, aber ihren größten Nutzen entfaltet die Netzplantechnik bei komplexeren Projekten mit vielen Abhängigkeiten, parallelen Vorgängen und engem Terminrahmen. Für kleine Projekte reicht oft eine einfachere Planung.

Was ist der Unterschied zwischen Netzplan und Balkenplan?

Ein Balkenplan zeigt vor allem Zeiträume und Termine. Die Netzplantechnik stellt zusätzlich die logischen Abhängigkeiten zwischen Vorgängen dar. Dadurch lassen sich kritischer Pfad und Pufferzeiten präziser bestimmen.

Warum sind Pufferzeiten so wichtig?

Pufferzeiten zeigen, wo zeitliche Reserven bestehen. Die Netzplantechnik hilft dadurch zu erkennen, welche Vorgänge verschiebbar sind und welche Verzögerungen das Gesamtprojekt sofort gefährden.

Was macht einen guten Meilenstein aus?

Ein guter Meilenstein ist klar formuliert, überprüfbar und mit einem konkreten Ergebnis oder Entscheidungsstand verbunden. Er ist mehr als nur ein Datum.

Fazit

Die Netzplantechnik ist ein sehr wirkungsvolles Instrument, wenn Projekte mit vielen Vorgängen, Abhängigkeiten, Pufferzeiten und Meilensteinen strukturiert geplant und gesteuert werden sollen. Sie verbindet Logik, Terminplanung und Kontrolle zu einem System, das Transparenz schafft und den Projektablauf belastbarer macht.

Gerade in der Verbindung mit kritischem Pfad, Vorwärts- und Rückwärtsrechnung sowie sauber definierten Meilensteinen zeigt die Netzplantechnik ihren praktischen Wert. Wer komplexe Projekte nicht nur darstellen, sondern wirklich verstehen und steuern möchte, erhält mit dieser Methode eine solide Grundlage.

Für die Bildungsbibel gilt auch hier: Gute Methoden sind dann besonders wertvoll, wenn sie verständlich erklärt und praxistauglich angewendet werden. Genau deshalb wurde dieser Beitrag so aufgebaut, dass Sie die Netzplantechnik nicht nur theoretisch einordnen, sondern direkt in Ihrem Projektalltag nutzen können.
